Άριστος σφραγίζοντας έλεγχος παρεμβολής λευκών σελίδων φίλτρων APF του Active Power

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: OEM/ODM
Αριθμό μοντέλου: APF
Ποσότητα παραγγελίας min: 1
Τιμή: 10000-100000$
Συσκευασία λεπτομέρειες: woodern συσκευασία
Χρόνος παράδοσης: 2-3 εβδομάδες
Όροι πληρωμής: T/T
Λεπτομερής ενημέρωση
Υψηλό φως:

Φίλτρο APF Active Power

,

άριστο σφραγίζοντας φίλτρο APF Active Power

,

παρεμβάλλοντας λευκές σελίδες αρμονικό φίλτρο ελέγχου


Περιγραφή προϊόντων

Εισαγωγή στους Modular Power Quality Regulators
Τα αρθρωτά προϊόντα ποιότητας ισχύος μας περιλαμβάνουν:Γεννήτριες Static Var (SVGs), Advanced SVG (ASVGs) και Active Power Filters (APF).Διαθέτουν χαρακτηριστικά όπως υψηλή πυκνότητα ισχύος, βελτιωμένη αξιοπιστία, βελτιστοποιημένη απόδοση, υψηλή χρήση και μοναδικά σχέδια.Για χρήση σε διαφορετικά σενάρια εφαρμογών, υπάρχουν τρεις τρόποι εγκατάστασης: στυλ συρταριού, στυλ επιτοίχιας και όρθια στυλ.

Κύρια χαρακτηριστικά των Modular Power Quality Regulators

Οι αρθρωτοί μας ρυθμιστές ποιότητας ισχύος:

  • Είναι συμπαγείς, με μέγιστο μέγεθος μόνο 0,05 m³, έχουν υψηλή πυκνότητα ισχύος και ισχύουν για διάφορα σενάρια.Στην πράξη, ισχύουν περισσότερο σε μέρη όπου ο περιορισμένος χώρος θέτει αυστηρές απαιτήσεις στο έδαφος που θα μπορούσαν να καλύψουν, καθώς και σε έργα αναβάθμισης διανομής ηλεκτρικής ενέργειας.
  • Χρησιμοποιήστε τις ίδιες ιδέες σχεδίασης με τα προϊόντα βιομηχανικής ποιότητας, και επομένως είναι εξαιρετικά προσαρμόσιμα στο περιβάλλον.
  • Εξοπλίστε τη στρώση ελέγχου της μονάδας με μια θήκη πλακέτας που φθάνει σε βαθμό προστασίας από τη σκόνη IP6X και έχει αντέξει στις εθνικά αναγνωρισμένες δοκιμές εργαστηρίου τρίτων κατασκευαστών.
  • Εφαρμόστε έναν τρόπο ελέγχου παρεμβολής στο άκρο εξόδου.Αυτό μειώνει τουλάχιστον το 40% του παγκόσμιου ρεύματος κυματισμού.
  • Υποστηρίξτε μια δυναμική απόκριση σε επίπεδο ms, με συνολικό χρόνο απόκρισης μικρότερο από 2 ms.Επομένως, μπορούν να παρακολουθούν με ακρίβεια πώς αλλάζει το παροδικό ρεύμα στο ηλεκτρικό δίκτυο και να αποτρέπουν την υπεραντιστάθμιση και την υπο-αντιστάθμιση.
  • Χρησιμοποιήστε έναν κορυφαίο στον κλάδο περιττό σχεδιασμό που βασίζεται σε διπολικά τρανζίστορ με μόνωση πύλης (IGBT).Ως αποτέλεσμα, η αστοχία σε μία γραμμή δεν θα επηρεάσει τη σωστή λειτουργία του συστήματος.
  • Επιτρέψτε στις συσκευές να αποσπαστούν από το ηλεκτρικό δίκτυο σε περίπτωση βλάβης, χωρίς να παραμένουν συνδεδεμένοι πυκνωτές θύρας στο δίκτυο, αποτρέποντας έτσι τυχόν αρνητικές επιπτώσεις στον αρμονικό ταλαντωτή και την χωρητική άεργο ισχύ του δικτύου.
  • Υποστηρίξτε μια σύνδεση CT στην πλευρά του τροφοδοτικού ή στην πλευρά του φορτίου, την οποία μπορείτε να προσαρμόσετε σύμφωνα με τις επιτόπιες απαιτήσεις.
  • Έχετε μια γρήγορη και λεπτομερή λειτουργία αυτοδιάγνωσης βλαβών, η οποία μπορεί να ρυθμιστεί έξυπνα με βάση τις πραγματικές συνθήκες και καταστάσεις λειτουργίας.
  • Διευκολύνετε τη συντήρηση χρησιμοποιώντας ξεχωριστά αφαιρούμενα εξαρτήματα, όπως πυκνωτή διαύλου και ανεμιστήρα.
  • Υποστηρίξτε έναν έξυπνο αλγόριθμο, ο οποίος προσαρμόζει αυτόματα την αναλογία αντιστάθμισης με βάση τις αλλαγές σε πραγματικό χρόνο στο άεργο ρεύμα και το αρμονικό ρεύμα, και υποστηρίζει επίσης τον ευέλικτο καθορισμό ενός στόχου αντιστάθμισης, προκειμένου να βελτιστοποιήσετε τον επιχειρηματικό σας στόχο.
  • Υποστήριξη έξυπνου ύπνου στον οποίο δύο παράλληλα συστήματα εφαρμόζουν έναν μηχανισμό ψηφοφορίας για την κατανομή ενός μέσου χρόνου εργασίας για κάθε μονάδα υπό συνθήκες ελαφρού φορτίου, επεκτείνοντας έτσι τη διάρκεια ζωής της μονάδας.
  • Έχουν περάσει την πιστοποίηση CE και συμμορφώνονται με το πρότυπο EN 62477-1: 2012+A11-2014+A1-2017.

Κάθε προϊόν μας έχει την ακόλουθη δυνατότητα αντιστάθμισης:

  • Ένα APF υποστηρίζει ένα ευρύτερο φάσμα αντιστάθμισης, δηλαδή στιγμιαία 2nd- 51αγαρμονική αντιστάθμιση?
  • Ένα ASVG υποστηρίζει 2nd- 23rdαρμονική αντιστάθμιση.Μπορείτε να ρυθμίσετε τη χωρητικότητα αρμονικής αντιστάθμισης και την ικανότητα αντιδραστικής αντιστάθμισης παγκοσμίως.
  • Ένα SVG υποστηρίζει παγκόσμια, στιγμιαία αντιστάθμιση για την επαγωγική άεργο ισχύ και την χωρητική άεργο ισχύ, και εν τω μεταξύ, επιλύει το πρόβλημα της ανισορροπίας τριών φάσεων.
Βελτιωμένη αξιοπιστία και απόδοση
Μονάδα προστασίας από τη σκόνη πρώτη στη βιομηχανία στο στρώμα ελέγχου: Το τμήμα ελέγχου διαχωρίζεται από το τμήμα ισχύος.Το στρώμα ελέγχου εφαρμόζει έναν πλήρως κλειστό σχεδιασμό με προστασία από τη σκόνη, χωρίς οπές εξαερισμού στις δύο πλευρές, μπροστά και πίσω, επιτυγχάνοντας έτσι εξαιρετική στεγανοποίηση.ενώ στο στρώμα ψύξης αέρα, οι κρίσιμες μονάδες ισχύος ψύχονται από το στρώμα ισχύος, επιτυγχάνοντας έτσι μια ανώτερη απόδοση ψύξης της συσκευής.Επιπλέον, το επίπεδο ελέγχου φτάνει σε μια κατηγορία προστασίας IP6X και έχει αντέξει σε εργαστηριακές δοκιμές τρίτων κατασκευαστών.Αυτό απομονώνει το τμήμα ελέγχου από τη μόλυνση από τον εξωτερικό κόσμο.Επιπλέον, χρησιμοποιούμε μια σχεδίαση υλικού βιομηχανικής ποιότητας, η οποία βελτιώνει περαιτέρω την ασφάλεια και την αξιοπιστία.

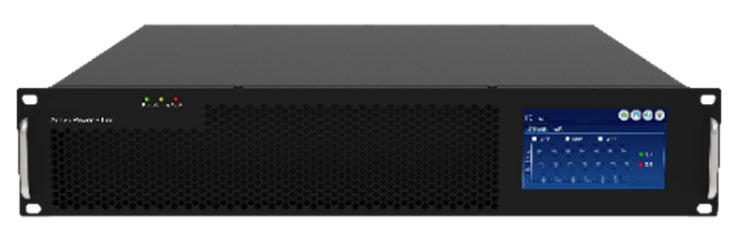

Active Power Filter (APF)



Active Power Filter (APF)
Active Power Filter (APF)
Στη δοκιμή πιστοποίησης ανθεκτικότητας στη σκόνη Μετά τη δοκιμή πιστοποίησης ανθεκτικότητας στη σκόνη
Χρήση χωριστού συστήματος ελέγχου για κάθε IGBT, το οποίο είναι πολύ πιο αξιόπιστο γιατί: κάθε IGBT είναι εξοπλισμένο με ένα σύνολο μονάδων δίσκου και ένα στοιχείο χωλ, και σε περίπτωση που το IGBT στη μία πλευρά αποτύχει, η συσκευή θα μπορούσε να προσφέρει ακόμα 50% της ονομαστικής χωρητικότητας εξόδου.
Active Power Filter (APF)

Παροχή ρελέ ομαλής εκκίνησης και αντίσταση μεταξύ ενός πυκνωτή φίλτρου και του ηλεκτρικού δικτύου, για να διασφαλιστεί ότι όταν μια συσκευή αστοχεί, ο πυκνωτής φίλτρου αποσπάται από το δίκτυο, χωρίς να έχει δευτερεύουσα επίδραση στο δίκτυο.
Active Power Filter (APF)
  • Ταχύτερη απόκριση: Η χρήση ενός αλγορίθμου γενικευμένης ολοκλήρωσης δεύτερης τάξης (SOGI) επιτυγχάνει συνολικό χρόνο απόκρισης μικρότερο από 2 ms, καθιστώντας δυνατή την ακριβή ανίχνευση του τρόπου με τον οποίο το αρμονικό περιεχόμενο και το αντιδραστικό περιεχόμενο αλλάζουν στο ηλεκτρικό δίκτυο και αποτρέπει την υπερβολική αντιστάθμιση και την υπο- αποζημίωση.
Active Power Filter (APF)
Active Power Filter (APF)

Στη δοκιμή απόκρισης μιας ξαφνικής αύξησης φορτίου, η εγγραφή του παλμομέτρου δείχνει ότι ο συνολικός χρόνος απόκρισης στην οθόνη είναι 1,36 ms.
Στη δοκιμή απόκρισης μιας ξαφνικής πτώσης φορτίου, η εγγραφή του παλμομέτρου δείχνει ότι ο συνολικός χρόνος απόκρισης στην οθόνη είναι 1,96 ms.
  • Προηγμένη τεχνολογία καταστολής αρμονικών: Καταστέλλει γρήγορα την αρμονική κατάσταση σε λιγότερο από 1 δευτερόλεπτο αφού μια συσκευή ανιχνεύσει ότι το αρμονικό ρεύμα είναι αναπόφευκτο στο ηλεκτρικό δίκτυο, διασφαλίζοντας ότι η συσκευή δεν θα απενεργοποιηθεί εντελώς, ώστε να μπορεί να συνεχίσει να εκτελεί αντιστάθμιση για το σύστημα .
Active Power Filter (APF)
  • Χαμηλή έξοδος κυματισμού: Μια τεχνολογία ελέγχου χαμηλού κυματισμού που βασίζεται σε παρεμβολή επιτυγχάνει ομαλή κυματομορφή ακόμη και για 60ουαρμονική έξοδο.
Active Power Filter (APF)

Αρθρωτό μοντέλο APF/ASVG/SVG

Active Power Filter (APF)
Μοντέλο APF για γρήγορη επιλογή
Χωρητικότητα μετασχηματιστή (kVA) Χωρητικότητα APF (3-φάση 3-σύρμα) Χωρητικότητα APF (3-φασικό 4-σύρμα)
1000 200Α 300Α
1250 300Α 400Α
1600 400Α 500Α
Παρατηρήσεις 1. Για χρήση σε σκληρό περιβάλλον, συνιστούμε προϊόντα τύπου ντουλαπιού ειδικά για τη βιομηχανία.
2. Για χρήση σε σενάρια όπου το αρμονικό ρεύμα και το άεργο ρεύμα είναι υπερβολικά μεγάλα, διαμορφώστε τα προϊόντα μας με βάση πραγματικούς υπολογισμούς ή δεδομένα επιτόπιας δοκιμής.

Αρθρωτές παράμετροι APF
Μοντέλο APF 20A APF 35A APF 50A APF 100A APF 125A APF 150A
Παράμετροι Συστήματος
Τάση δικτύου 400V (-40% - +20%)
Συχνότητα πλέγματος 50 Hz/60Hz (±10%)
Κομμάτια προς ενσωμάτωση Κανένα όριο
Παγκόσμια αποτελεσματικότητα Έως 98%
Λειτουργία καλωδίωσης 3-φασικό 3-σύρμα/3-φασικό 4-σύρμα
Απώλεια θερμότητας <2%
CT 150/5 - 10000/5
Λειτουργία σύνδεσης Πίσω σύνδεση/Σύνδεση επάνω
Αέρας μέσα/έξω Μπροστά προς τα πίσω/Από πάνω προς τα κάτω
Δείκτες απόδοσης
Χρόνος απόκρισης <2 ms
Αρμονική εντολή αποζημίωσης 2-51
Λειτουργία ψύξης Έξυπνη ψύξη αέρα
Ένδειξη θορύβου <58dB
Λειτουργία επιδιόρθωσης Στυλ συρταριού, στιλ επιτοίχιας και όρθια στυλ
Διαστάσεις
(Π*Β*Υ χιλ.)
Στυλ συρταριού: 442*485*90
Επιτοίχια: 442*90*485
Στυλ συρταριού: 500*590*150
Επιτοίχια: 505*175*640
Όρθια: 170*525*590
Στυλ συρταριού: 500*590*170
Επιτοίχια: 505*195*640
Όρθια: 170*525*590
Καθαρό βάρος 20 κιλά 35 κιλά 45 κιλά
Παράμετροι Περιβάλλοντος
Υψόμετρο ≤2000m, 2000m - 4000mμείωση απόδοσης
Θερμοκρασία λειτουργίας -10ºC - +50ºC (>40ºC, χρήση κατά την υποβάθμιση)
Σχετική υγρασία 5% - 95%, χωρίς συμπύκνωση
